Referencia de driver IGBT protegido

M57962AL en Soldadoras: Salida de Fallo, Gate y Diagnóstico

Referencia orientada a mediciones para separar un módulo averiado de una protección correcta o una rama de potencia aún peligrosa.

Mapa rápido de reparación

Utilice esta referencia cuando una soldadora inversora con un módulo M57962AL no entrega pulso de compuerta, mantiene activa la línea de fallo, genera un pulso breve y se bloquea, presenta polarización débil o vuelve a destruir el IGBT reemplazado.

Alimentación aisladaCompruebe los rieles positivo y negativo respecto a la referencia local.

Orden PWMDemuestre que la señal de mando llega al módulo.

Estado de falloRegistre la salida de fallo antes del reset y durante una prueba controlada.

Salida de gateMida en el zócalo del IGBT, no solo en el módulo.

ProtecciónRevise detección de cortocircuito, retardo y apagado suave.

Arranque escalonadoReconecte potencia únicamente con ramas comparables y límite de corriente.

Por qué “sin pulso” no es un único diagnóstico

El módulo puede retirar la salida porque falta la orden, cae la fuente aislada, la protección detecta esfuerzo de colector, el fallo queda enclavado, falta una condición de habilitación, la salida está sobrecargada o el propio módulo está averiado. Cambiarlo a partir de una sola lectura puede ocultar la causa real.

Un rectificador secundario en corto, transformador saturado, error de realimentación, sobretensión de bus, IGBT incompatible, mala refrigeración o snubber dañado puede producir una protección correcta. No confunda esa protección con un controlador defectuoso.

Secuencia de evidencia para el módulo M57962AL — Secuencia original de WelderData: fuente, mando, fallo, salida, protección y puesta en marcha escalonada.

Referencia visual para la identificación

Utilice esta reconstrucción visual para reconocer la forma general del encapsulado, la orientación del pin 1 y la zona de placa donde suele aparecer el dispositivo. Es una ayuda de identificación, no una prueba de que una soldadora concreta use el mismo encapsulado, marcado o componentes cercanos.

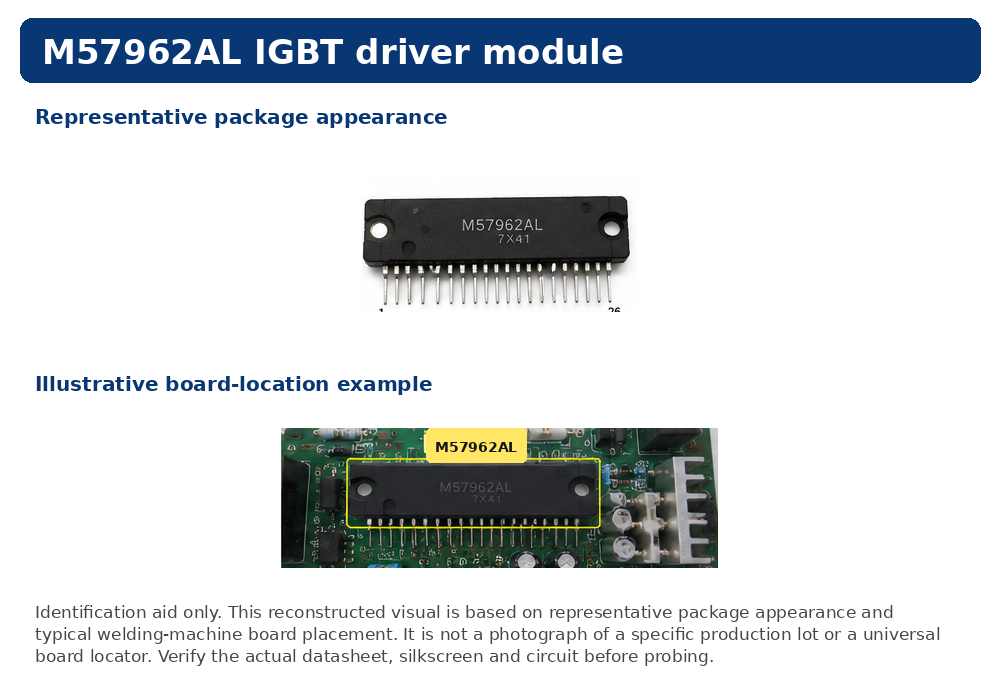

Módulo M57962AL representativo y ubicación ilustrativa en una placa driver — Referencia reconstruida del encapsulado y de una ubicación típica en placa. No es una fotografía de un lote de producción ni un mapa específico de una placa.

Antes de medir, confirme el marcado real, el encapsulado, la serigrafía de la placa y la hoja de datos del fabricante. La ubicación mostrada es ilustrativa y no debe usarse como localizador universal.

Grupos funcionales que deben identificarse

Grupo	Evidencia	Error común
Fuente aislada	Riel positivo, polarización negativa si existe, referencia local, rizado y caída al conmutar.	Condenar el módulo cuando falló el convertidor aislado.
Entrada lógica/PWM	Amplitud, polaridad, ancho y continuidad por conector u optoacoplador.	Culpar la salida cuando nunca llega una orden válida.
Salida de compuerta	Nivel de encendido/apagado y comparación con otra rama.	Aceptar una forma de onda sin carga aunque esté abierto el resistor de gate.
Detección de corto	Ruta de colector, diodo de alta tensión, red de retardo y retorno.	Anular una protección que responde a un corto real.
Salida de fallo	Estado en reposo, después del disparo y durante el reset.	Buscar el fallo en el PWM cuando el driver bloquea la autorización.
Apagado suave	Descarga controlada de gate y comportamiento de reset.	Atribuir la destrucción al IGBT cuando el apagado duro genera sobretensión.

Los números de terminal y umbrales exactos deben verificarse en la hoja de datos original y en el esquema de la placa.

¿Protección activa o módulo averiado?

Mapa para distinguir protección y fallo del driver M57962AL

Descargue el bus y retire o aísle el IGBT en corto.
Compruebe resistencia gate-emisor, resistor de gate, clamp y retorno.
Alimente la sección de control cuando el diseño lo permita y mida la fuente aislada.
Compruebe la orden de entrada y la línea de fallo sin aplicar energía completa al puente.
Compare todas las ramas con la misma referencia y escala de osciloscopio.
No puentee la protección para forzar el funcionamiento.
Revise snubber, realimentación, rectificador de salida y montaje térmico.
Realice una puesta en marcha limitada y después una carga controlada.

Condiciones para detener la prueba

Ramas de gate no simétricas.
Polarización negativa ausente cuando el diseño la exige.
Línea de fallo activa sin causa identificada.
Resistor, clamp o red de detección dañados.
Corto todavía presente en bus, transformador o rectificador.
Fuente del driver que se derrumba al iniciar pulsos.
IGBT sustituto sin parámetros comprobados.
